石家庄变压器变比测试仪Z型测试“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。5.3.2 直阻测试5.3.2.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图九）。图九“测试绕组”、“测试相别”、“测试温度”、“折算温度”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。测试绕组：选择需要测试的试品绕组，可选高、中、低压，绕组材料可选铜、铝。绕组材料关系到电阻折算值所用的折算系数测试相别：选择测试试品的单独一相阻值或三相阻值，高压、中压绕组可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”；低压绕组可选“单相ab”、“单相bc”、“单相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同测Y”和“三相同测△”。测试温度：设置所测试品的当前油温，油温数值从-99℃～＋99℃，此数值关系电阻折算值。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～＋255℃，此数值关系电阻折算值。试品编号：设置本次试验的试品编号。测 试：选择测试电流档位。参数设置完成后，选中“测试”项后按“确认”键开始测量。

石家庄变压器变比测试仪三相测量将先测量出单相AO阻值，然后自动进行三相充电计算三相电阻值，这样可以解决三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十五）。图十五当三相不平衡率稳定后可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，仪器将停止测试，并开始放电（见图十六）。图十六5.3.2.4三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型绕组和△绕组的三相自动测量。两种绕组，测试操作过程相同，现以Y型绕组举例说明，如图十七图十七在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图十八）。图十八?重新测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。

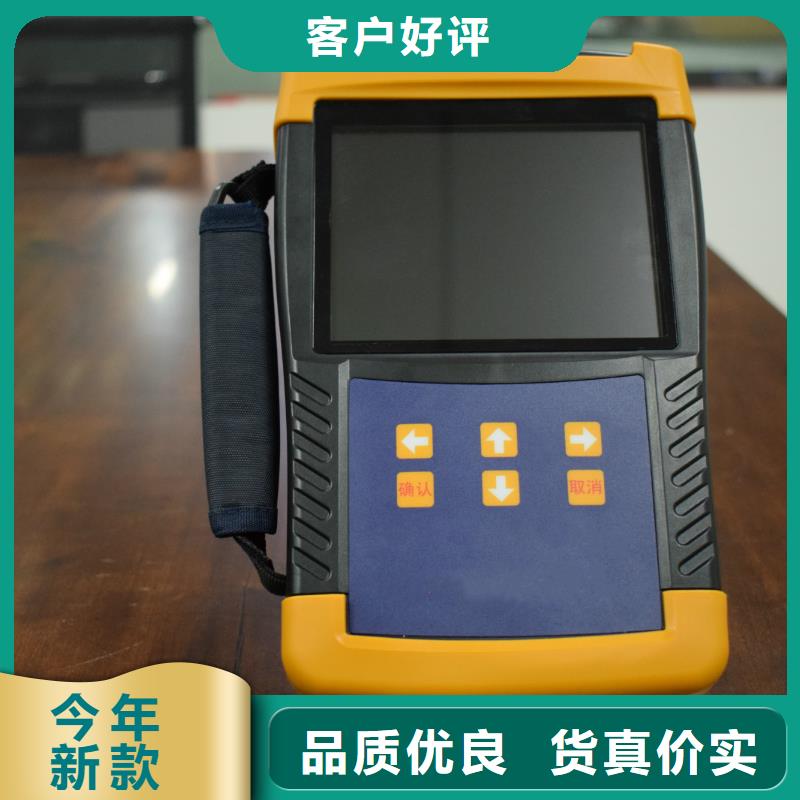

石家庄变压器变比测试仪简介本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。 请检查您是否在测试仪包装中收到下列物品：√1台测试仪√1套测试线（红、黑各一组）√1条三芯电源线√1份印刷版用户手册√1份合格证及出厂测试报告3 功能特点?全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。?具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。?在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。?量程宽、精度高，变比测量范围可达10000，且值10000时测试精度保证0.3％。?具有反接保护、输出短路保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备热敏打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。

石家庄变压器变比测试仪编号 说明试品编号 设置本次试验的试品编号。额定高压额定低压 设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接 设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。联结组别 设置所测试品的联结方式和联结组别。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如编号 说明联结组别 果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。测量方式 选择不同的测量方式。三相变比：根据设定的高、低压联结方式和组别，三相同时测量变比。组别测试：只测量联结组别。三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量。小提示：此功能方便只针对某一相进行测量、检测，节约时间。2 二级操作目录，对应一级操作目录的设置参数，通过“上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。 3 对所选功能的解释说明。4 光标在此处时，按“确认”键启动测量。

石家庄变压器变比测试仪接线完成后按【回车】键开始自动进行测试，测试自动计数进行到55次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）角度方向重合。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【回车】键进入接线提示屏（如图七所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【回车】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。图八、三相匝数比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。测试完成后按【存储】保存测试结果，【F4】打印，按【退出】返回，【确定】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【回车】键进入接线提示屏（如图九所示），按照单图示进行接线。图九、单相变压器测试接线提示屏接线完成后按【回车】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图六中可见，测试结果包括：单相高压侧电压，单相低压侧电压，，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。

石家庄变压器变比测试仪接线完成后按【回车】键开始自动进行测试，测试自动计数进行到55次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）角度方向重合。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【回车】键进入接线提示屏（如图七所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【回车】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。图八、三相匝数比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。测试完成后按【存储】保存测试结果，【F4】打印，按【退出】返回，【确定】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【回车】键进入接线提示屏（如图九所示），按照单图示进行接线。图九、单相变压器测试接线提示屏接线完成后按【回车】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图六中可见，测试结果包括：单相高压侧电压，单相低压侧电压，，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。

石家庄变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。8、抗振性好：军品接插件的使用增强了抗振性能。9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。12、携带方便：体积小，重量轻。 13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。技术指标1、变比测量范围：0.9~100002、测量速度：35秒内完成三相测试3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比分辨率：0.0001变比测量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根据用户要求可订制全量程0.1级的设备4、携带方便、适合野外作业5、外形尺寸：320×240×1306、重量：2.6Kg

石家庄变压器变比测试仪一．主要特点：变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。 二．技术指标：1 ：整机通用技术指标①电压比率量值准确度级别：0.01级②输入电压范围：0V～240V③输出电压比率范围：1.000000～100000④输出组别变比范围：10、100、1000、⑤输出组别变比精度：0.05％⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、三、操作指南 面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x端子为设定比率次级电压信号输出端。
