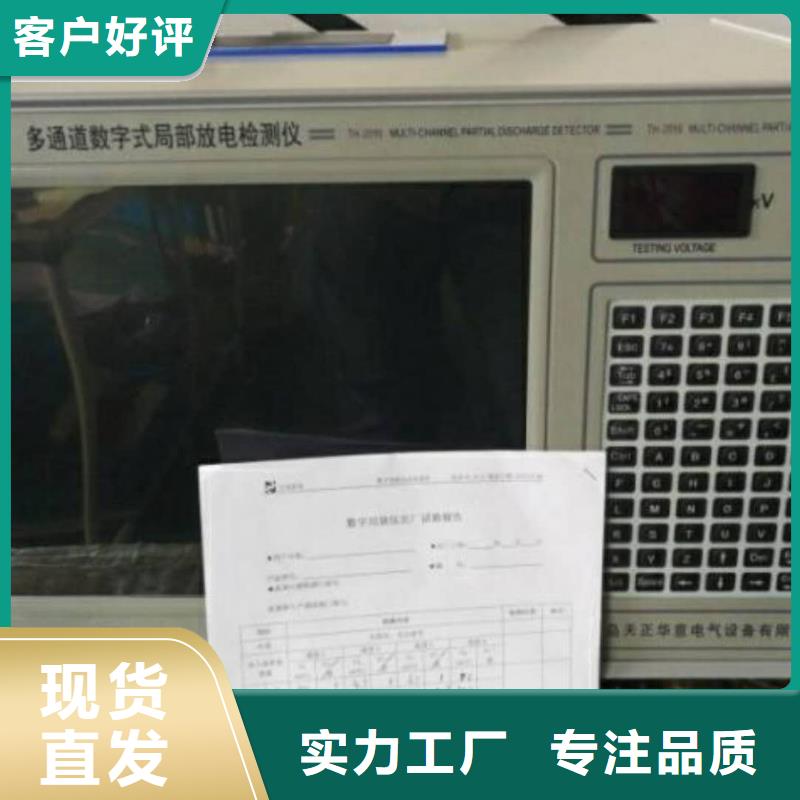

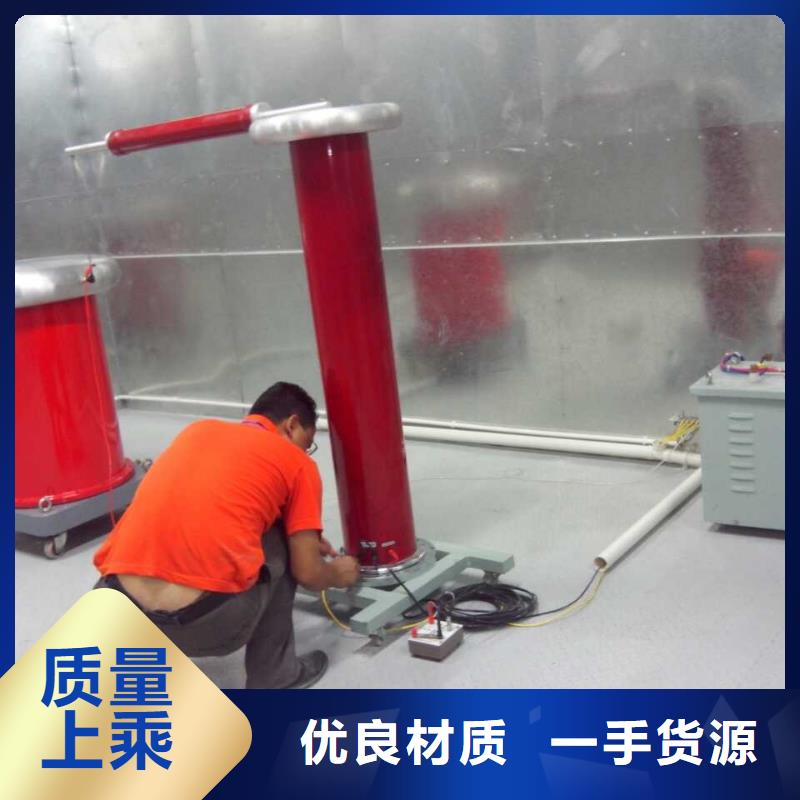

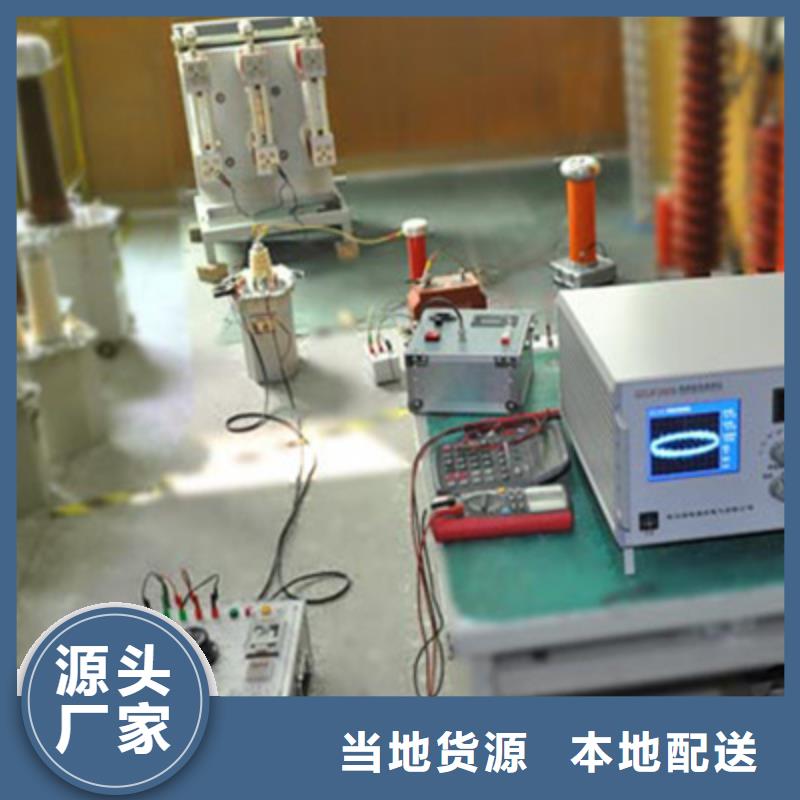

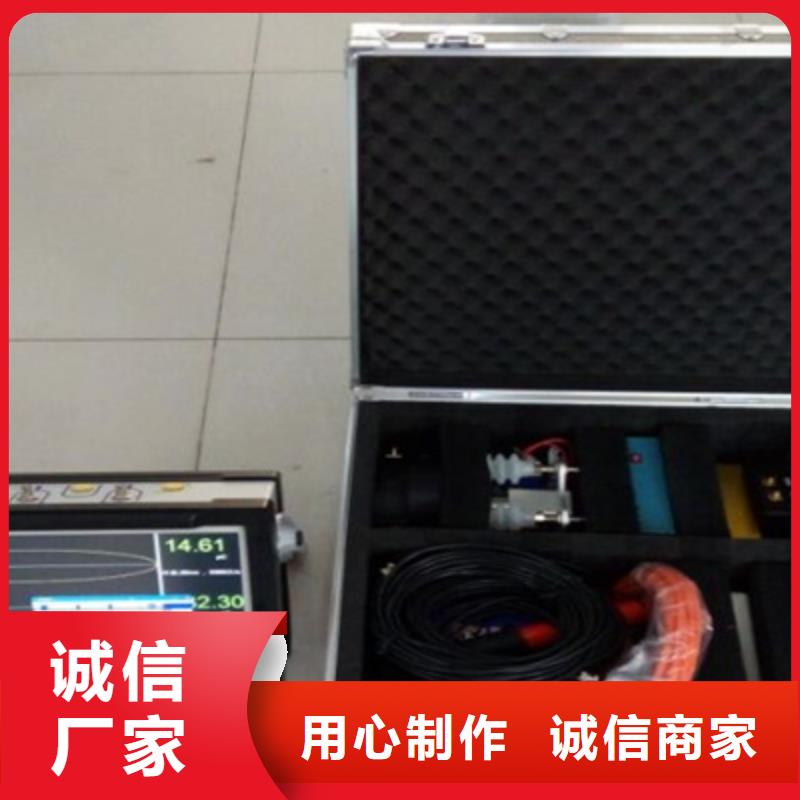

安徽宿州局部放电检测仪数字式局部放电测试系统快速使用指南开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。启动仪器：在WINDOWS XP 系统桌面上，使用鼠标双击“JFD-2010”图标，启动进入局放系统。系统校正步骤注意：进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要！！以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内，选择“通道步骤2、在通道校正的数值框内填上，步骤点击“校正”，进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量，正常情况下在第2通道的示波窗口显示一排脉冲，图九：校正脉冲注入后图形步骤5、调整“粗调”，“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著，即信号与噪声的比较（信噪比）越大越好。“FH”常规是200KHz，常规是20KHz。步骤7、点击“完成”，系统对第2通道的校正完成，注意，要移开校正脉冲发生器并关闭发生器电源，进入测量等待状态。滤波频带和增益设置的说明：滤波频带是由组成的一个带通滤波器，“FL”为高通滤波器，如选择10KHz，则信号中大于10KHz的频率信号可以通过，小于10KHz的频率信号将会有很大的衰减；为低通滤波器，如选择300KHz，则信号中小于300KHz的频率信号可以通过，大于300KHz的频率信号将会有很大的衰减；这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是：根据现场干扰情况，灵活选择“FL”、“FH”各种组合，带宽选择尽可能大，因为这样，信号放大电路可以获得比较高的灵敏度，能够有效改善信噪比。增益的设置：因为试品的不同，整个试验回路的灵敏度会有所不同，这样在校正时就要调整放大器的增益，可根据情况分别调整放大器增益粗调和放大器细调，使校正脉冲显示能够清晰区别噪声信号，一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意：滤波频带和增益的设置都应该在校正时完成，校正完成后，就不应该进行调整，原则上在什么档位上校正的，就在那一档位上测量局放，选择的校正量应该尽量接近试品的放电量。
